  前向离心风机 > 外转子式-双进风-LKW系列

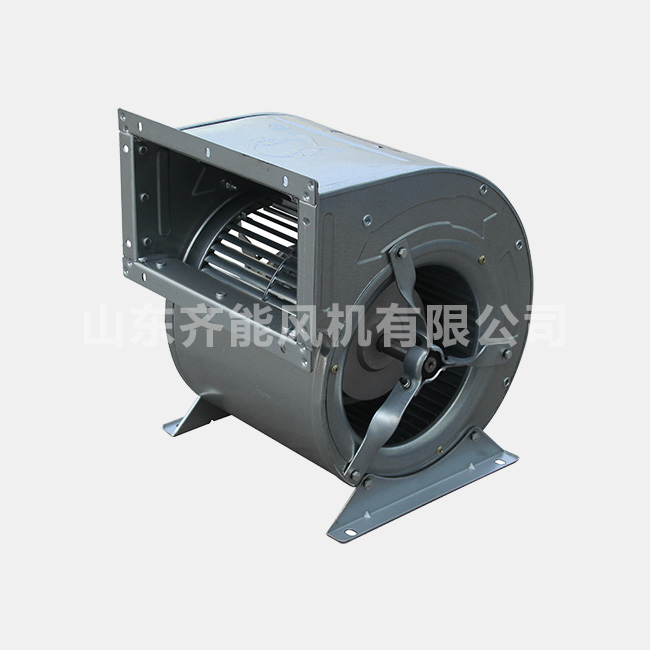

LKW系列前向双进风外转子离心通风机
概述

LKW系列前向双进风外转子离心通风机是我公司开发的一款空调系统专用风机,其流体模型经CFD先进技术优化,在提高输出压力的同时,降低了噪声,并提高了效率,具有节能低噪的特点,特别适合各种空调、制冷、净化、新风机组、风机盘管、风幕机等产品的配套,在宾馆、酒店、学校、医院、厂房、影剧院、高铁、城市轨道交通、大巴等领域获得了广泛应用。

本系列风机的各种规格均有0°、90°、180°三种不同出风角度,还可根据用户的需要订做其他特殊出风方向的风机产品,安装形式灵活方便。

本系列风机有单相电机和三相电机两种不同的配套电机形式,还可根据您的需要订做不同电压和频率的特殊配套电机,在不同国家地区和不同领域的应用都很方便。

本系列风机还有单速、双速、三速和无刷直流(无级调速)等不同速度模式可供选择,以满足用户对风量调节的需要。

优点

本系列风机具有以下显著优点:

1) 采用了外转子电机,结构紧凑,体积小,重量轻,安装方式灵活简便;

2) 采用了优化设计的前向多翼叶轮,压力高,噪声小,高效低噪,环保节能;

3) 自主研制的配套电机,功率经过精心优化,可靠性和使用寿命均优于普通电机。

型号说明

典型型号:LKW 250 M4 C 2

型号含义:

LKW:   前向双进风外转子离心通风机

250:    叶轮名义直径(mm)

M:       风机轴向尺寸代码

4:        配套电机极数,其中,EC代表无刷直流电机

C:        电机电源,单相电源为C,三相电源无此代码

2:        单相风机的转速模式,单速无此代码,双速为2,三速为3

安装角度说明

风机的安装角度包括旋向和出风角度两个特征。

1) 旋向:叶轮的旋转方向,可分为顺向和逆向两种。

从风机的引线端看,如果叶轮旋转方向为顺时针,称为顺向风机(英文缩写CW);如果叶轮旋转方向为逆时针,则称为逆向风机(英文缩写CCW)。

2) 出风角度:风机出口与安装平面的夹角,本系列风机的常规出风角度有0°、90°、180°三种,如果需要其他出风角度,请联系我公司订制。

3) 安装角度示意图:

工作环境

本系列风机适用的工作环境为:

1) 海拔不超过1000米;

2) 环境温度不低于-25℃,不高于40℃;

3) 环境相对湿度不超过90%;

4) 输送气体不含酸性、碱性、腐蚀性介质,且粉尘含量不大于150mg/m3

当工作环境不满足以上要求时,需在订货时加以说明,我公司可以根据具体的现场条件予以专门订制。

性能范围

流量:400~33000m3/h

全压:90~1000Pa

超出此范围,请选用本公司其他系列的风机产品,或联系我公司订做。

注意事项

1、使用前检查

使用前,请认真检查:

(1)电机引线是否完好无损;

(2)各螺栓有无松动;

(3)风机蜗壳、叶轮和电机轴等部件是否有严重变形;

(4)用手转动叶轮,手感应转动平稳,无明显卡滞现象。

2、安装

(1)风机的接地螺栓应进行可靠的接地联接;

(2)风机应配装缺相和过载保护装置;

(3)双速或三速风机严禁在电气上并联使用,当使用多台风机时,每台风机必须使用独立的主回路控制器(接触器或变频器)进行单独控制;

3、启动与运行

(1)风机启动前应检查工作电源,必须在额定电压±5%、额定频率±1%范围内;

(2)单相风机在启动前,应关闭出口管路的风阀,否则可能发生启动困难的现象;

(3)双速或三速风机应选择高速启动,待风机运转正常后,再切换至较低速度;

(4)风机叶轮的旋转方向应与转向标识相同;

(5)风机的运行电流不可超过铭牌电流,否则会导致电机损坏或烧毁;

(6)风机运行时,严禁将身体或异物伸向风机内部,以免发生危险。

PDF文件下载

点击下载PDF电子样本 (建议使用Adobe Reader软件打开)
